Dây chuyền sản xuất cáp quang ống lỏng 500m / phút
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | I-suntop |
| Chứng nhận: | SGS |
| Số mô hình: | I-50 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | By negotiation |
| chi tiết đóng gói: | Phim nhựa + hộp gỗ |
| Thời gian giao hàng: | Tối thiểu 50 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | Lên đến máy khác nhau |
|
Thông tin chi tiết |
|||
| Vật chất: | PBT | Tốc độ thực tế: | Tối đa 500m / phút |
|---|---|---|---|
| Không có chất xơ: | 12 | tổn thất dư thừa sau khi đùn: | 1550nm <= 0,2dB / km (sợi quang khuôn đơn) |
| Sử dụng: | sản xuất ống rời PBT | Sự bảo đảm: | 12 tháng |
| Vôn: | 3 pha 5wire 380V 50HZ | PLC: | Siemens |
| Làm nổi bật: | Dây chuyền sản xuất cáp quang 500m / phút,dây chuyền sản xuất cáp quang PBT,thiết bị sản xuất cáp PBT |
||
Mô tả sản phẩm
Dây chuyền sản xuất cáp quang ống lỏng PBT với tốc độ cao 500m / phút
máy cáp quang i-suntop 20220228.pdf
1. mô tả choDây chuyền sản xuất cáp quang ống lỏng PBT:
Dây chuyền phủ thứ cấp sợi quang này được sử dụng để đùn ống lỏng sợi quang 1 ~ 12/24 lõi, vật liệu nối là PBT, ống lỏng có bề mặt tròn và nhẵn, đồng hồ đo của nó.
2. tính năng choDây chuyền sản xuất cáp quang ống lỏng PBT:
A. Thanh bù cáp quang là thiết bị thanh toán có động cơ, lực căng của đường thanh toán ổn định và đáng tin cậy, và độ căng có thể điều chỉnh được.
B. Máy đùn sử dụng trục vít đặc biệt, có độ tuyến tính đùn tốt và hiệu quả đùn cao.
C Thiết bị làm đầy thạch có hiệu ứng khử bong bóng chuyên nghiệp, được trang bị bơm định lượng chính xác và thiết bị cân chính xác để đảm bảo bổ sung thuốc mỡ kịp thời.
D · Take-up là cuộn kép được thay đổi tự động mà không giảm tốc, và hiệu quả sản xuất cao.
E. Hệ thống điều khiển công nghệ máy tính công nghiệp quốc tế với mức độ tự động hóa cao, có thể liên kết với hệ thống MES, ERP, theo dõi thời gian thực và quản lý sản xuất ..
F. Các hệ thống và thành phần điều khiển chính là các thương hiệu nổi tiếng quốc tế và dây chuyền sản xuất có độ ổn định và độ tin cậy cao.
3. thông số kỹ thuật củaDây chuyền sản xuất cáp quang ống lỏng PBT:
| Loại máy đùn | Máy đùn 50 × 25 |
| vật liệu đùn | PBT |
| tốc độ cấu trúc | Tối đa 800m / phút |
|
tốc độ sản xuất |
Tối đa 500m / phút (Ống rời 1.8mm PBT) |
| Không có cuộn dây cáp quang | 12 |
| Đặc điểm kỹ thuật của cuộn cáp quang | Cuộn cáp quang tiêu chuẩn 25km và 50km |
| Độ căng của sợi quang | 0,4N-1,5N |
| Đặc điểm kỹ thuật cuộn cất lên | Cuộn PN630 và cuộn PN800 |
| tổn thất dư thừa sau khi đùn |
≤ 0,02db / km (sm sợi @ 1310nm, 1550nm) |
| Chiều cao tâm của máy | 1000mm từ nền |
4. cấu hình đường choDây chuyền sản xuất cáp quang ống lỏng PBT:
| vật phẩm | Số lượng. |

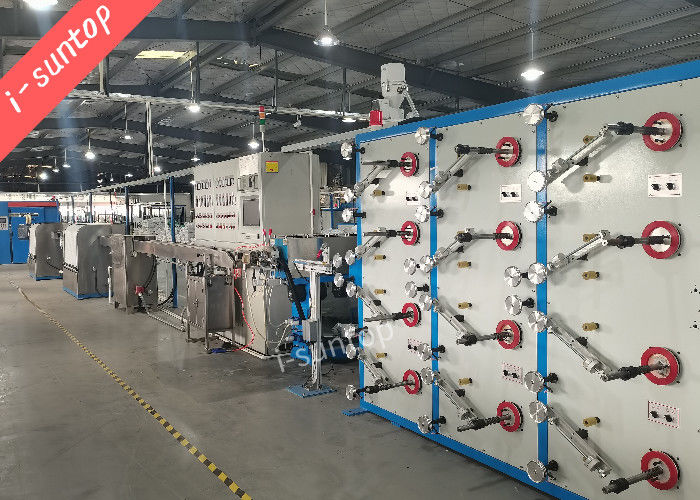

| Sợi 12 đầu trả hết | 1 bộ |
| Đã loại bỏ thiết bị tĩnh điện | 1 bộ |
|
Thiết bị làm đầy thạch |
1 bộ |

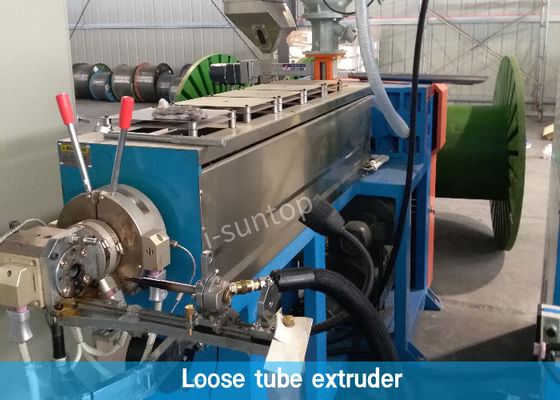

| 50 máy đùn | 1 bộ |
| Máy sấy + phễu 50kg | 1 bộ |
| Hệ thống điều khiển chương trình IPC + PLC | 1 bộ |
|
Bồn nước nóng di động 4 m + bồn nước nóng |
2 bộ |
|

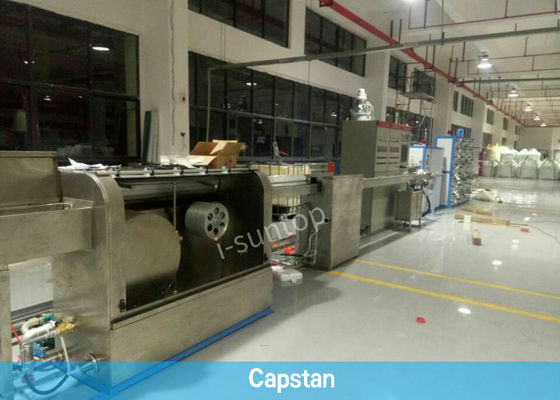

Nắp bánh xe đơn Ф630mm + Thiết bị phun nước ấm |
1 bộ |
|
Ф630mm bánh xe đơn capstan + thiết bị phun nước lạnh |
1 bộ |
| máy đo đường kính laser | 1 bộ |
|
Đi lên vũ công căng thẳng |
1 bộ |
|
trục kép nâng lên 630-800mm |
1 bộ |
