Thiết bị thử nghiệm uốn lặp lại cáp quang tiêu chuẩn IEC-60794-1-2
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | I-suntop |
| Chứng nhận: | SGS |
| Số mô hình: | GFK-90 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | By negotiation |
| chi tiết đóng gói: | Phim nhựa + hộp gỗ |
| Thời gian giao hàng: | Tối thiểu 50 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | Lên đến máy khác nhau |
|
Thông tin chi tiết |
|||
| Tên: | Cáp quang Thiết bị uốn lặp lại | Ứng dụng: | Kiểm tra cáp quang |
|---|---|---|---|
| Góc uốn lặp lại: | ± 90 ° | Tốc độ uốn lặp lại: | (10 ～ 30) lần / phút, đặt tùy ý |
| Số lần uốn lặp lại: | 1 ~ 9999, đặt tùy ý | Tiêu chuẩn: | IEC60794-1-2 |
| Sự bảo đảm: | 1 năm | Khung đối trọng: | 5kg |
| Làm nổi bật: | thiết bị kiểm tra uốn một pha,thiết bị kiểm tra uốn 800W,máy kiểm tra cáp 800W |
||
Mô tả sản phẩm

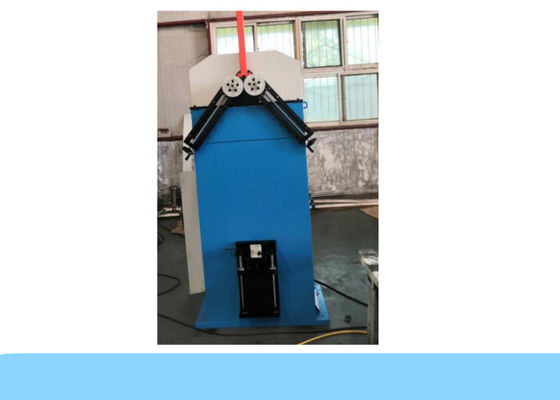

Thiết bị thử nghiệm uốn lặp lại cáp quang tiêu chuẩn IEC-60794-1-2
I-suntop Thiết bị kiểm tra cơ học cáp quang ...
1. Cách sử dụngCáp quang tiêu chuẩn IEC-60794-1-2Uốn lặp lạiThiết bị kiểm tra:
Máy đo độ uốn lặp lại của cáp quang được sử dụng để xác định khả năng của một sợi cáp quang có thể chịu được độ uốn lặp lại (uốn theo chu kỳ).

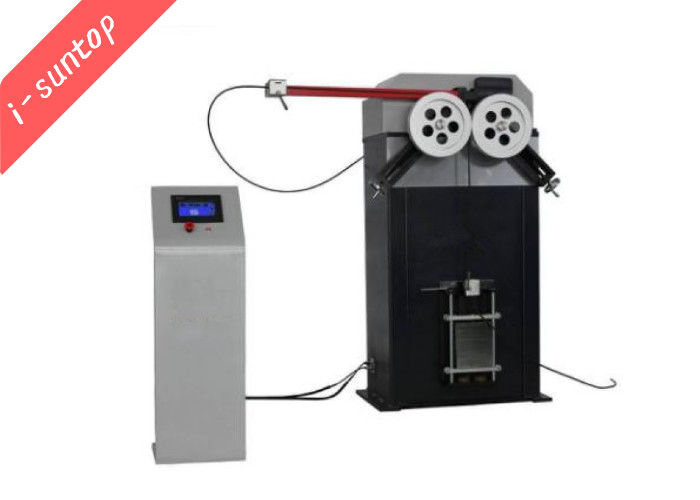

Dòng máy kiểm tra tác động cáp quang cho phép uốn mẫu cáp về phía sau và về phía trước ở góc 180 ° bằng cách uốn các đầu cực của cáp theo hướng ngược nhau 90 °, trong khi mẫu phải chịu tải trọng kéo.

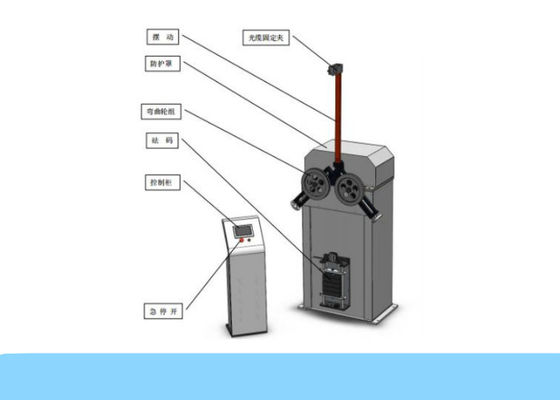

Tay uốn được thiết kế để giữ chắc chắn cáp trong toàn bộ quá trình thử nghiệm, không làm đứt các sợi quang hoặc làm suy hao quang học.Bán kính uốn được điều khiển bởi các cuộn đệm có thể thay thế, được chọn để phù hợp với bán kính uốn của cáp.Máy có khả năng đạp xe với tốc độ 30 vòng / phút.
2. Thông số kỹ thuậtcủa Cáp quang tiêu chuẩn IEC-60794-1-2Uốn lặp lạiThiết bị kiểm tra:
| Mục | thông số kỹ thuật. |
|
Dòng sản phẩm |
GFK-90 |
|
Góc uốn lặp lại |
± 90 ° |
|
Tốc độ uốn lặp lại |
(10 ～ 30) lần / phút, đặt tùy ý |
|
Số lần uốn lặp lại |
1 ~ 9999, đặt tùy ý |
|
Khung đối trọng |
5kg |
|
Đối trọng |
5kg × 4,2,5kg × 1,1,0kg × 1 |
|

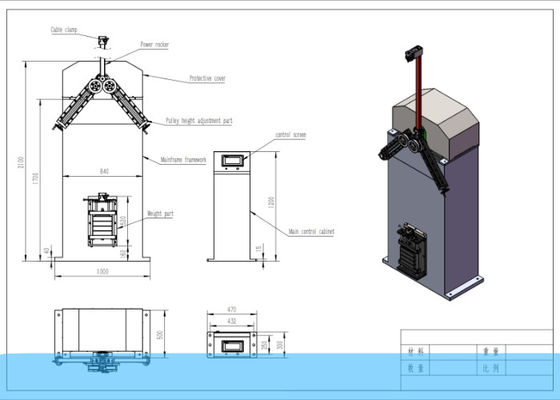

Bán kính của bánh xe uốn |
75mm, 100mm và 150mm, có thể thay thế theo yêu cầu thử nghiệm. |
|
Khoảng cách từ báng cáp quang đến điểm tiếp tuyến của bánh xe |
250mm, 500mm và 1000mm, có thể được điều chỉnh. |
|
Trọng lượng thiết bị |
Khoảng 600kg |
3. Yêu cầu lắp đặt nhà máy củaCáp quang tiêu chuẩn IEC-60794-1-2Uốn lặp lạiThiết bị kiểm tra:
- Nguồn điện chủ: một pha, AC220V ± 10%, 50 ～ 60Hz, 0,8kW.
- Lắp đặt trên nền ổn định, độ cao ≤0,5 / 1000 và phòng rộng hơn 1 m xung quanh.
- Nhiệt độ môi trường: 25 ℃ ± 10 ℃, độ ẩm: ≤80% không ngưng tụ.
- Không có phương tiện rung hoặc ăn mòn trong nhà
