Động cơ AC 800m / phút Máy lấy dây tự động Máy cáp quang
Thông tin chi tiết sản phẩm:
Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | I-suntop |
Chứng nhận: | SGS |
Số mô hình: | 630-800 |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | By negotiation |
chi tiết đóng gói: | Phim nhựa + hộp gỗ |
Thời gian giao hàng: | Tối thiểu 50 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | Lên đến máy khác nhau |
Thông tin chi tiết |
|||
Ứng dụng: | Đối với cắt ống lỏng | Đi lên động cơ: | Động cơ Ac 4kw |
---|---|---|---|
Dịch vụ: | Bảo hành 12 tháng | Vôn: | 3 pha 5wire 380V 50HZ |
Động cơ đi ngang: | Động cơ servo xoay chiều 0,75kw panasonic | Tốc độ cấu trúc: | 800m / phút |
Làm nổi bật: | Máy lấy dây động cơ AC,máy lấy dây 800m / phút,máy cáp quang động cơ AC |
Mô tả sản phẩm

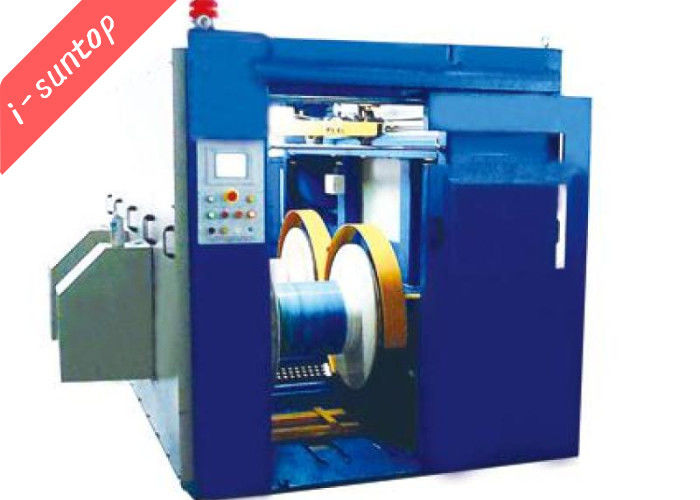

Ống sợi rời Tự động cắt và thay đổi suốt chỉ Lấy máy đi ngang
máy cáp quang i-suntop 20220228.pdf
1. Cấu trúc choỐng sợi rời Tự động cắt và thay đổi suốt chỉ Lấy máy đi ngang:
- Đơn vị dòng bao gồm động cơ biến tần xoay chiều đa năng 3kw dongguan, dây đai đồng bộ, bánh đai đồng bộ và phanh. vòng tròn quanh co để hoàn thành quá trình tiếp nhận.
- Bộ phận nâng suốt chỉ bao gồm giá nâng và đỉnh kẹp. Đẩy suốt chỉ vào khung nâng, sau đó nhấn nút điều khiển suốt chỉ khởi động nhân tạo, sau khi xi lanh tăng lên đến độ cao xác định, xi lanh dừng tự động, khi đó xi lanh kẹp sẽ tự động dẫn động cơ phó ra ngoài, trục và cuộn chặt chẽ với nhau.
- Phần ngang bao gồm động cơ servo xoay chiều 750w của Panasonic, một bộ bánh đai đồng bộ, thanh trục vít, ray dẫn hướng tuyến tính và hệ thống đảo chiều. nhu cầu của yêu cầu cao độ khác nhau. Hệ thống đảo chiều sử dụng chế độ điều chỉnh, có thể được điều chỉnh theo chiều rộng của suốt chỉ.Nó cũng có thể được tinh chỉnh để đảm bảo rằng phương trình di chuyển được thay đổi ở một vị trí hợp lý.
- Cơ cấu chuyển động ngang được lắp đặt trên dầm phía trên suốt chỉ, và bao gồm động cơ không đồng bộ ba pha 370w, bộ giảm tốc, bánh đai đồng bộ, dây đai đồng bộ và ô tô di động. Ô tô di động bằng động cơ thông qua hộp giảm tốc trong ổ đĩa đồng bộ puli quay bánh xe, thông qua dây đai đồng bộ dẫn động ô tô chuyển động trên dầm, đến vị trí cần thiết sẽ tự động dừng lại, kết cấu đơn giản, hoạt động tin cậy.
2. Đặc điểm kỹ thuật choỐng sợi rời Tự động cắt và thay đổi suốt chỉ Lấy máy đi ngang:
Hệ thống điều khiển điện tử sử dụng điều khiển logic PLC và hoạt động trên màn hình cảm ứng. Tủ điều khiển điện riêng biệt .PLC sử dụng các sản phẩm sê-ri S7-300 của Siemens; Biến tần ac sử dụng các sản phẩm DANFOSS; Động cơ chuyển đổi tần số Ac SỬ DỤNG các sản phẩm động cơ đa năng của dongguan; Hệ thống ac servo SỬ DỤNG các sản phẩm của Panasonic ; Công tắc không khí, công tắc tơ và các thiết bị điện áp suất thấp khác sử dụng các sản phẩm của Siemens; Các rơ le trung gian sử dụng các sản phẩm của Schneider. Các thiết bị điện hạ thế áp dụng, lắp đặt điện đáp ứng tiêu chuẩn quốc tế IEC.
3. Các thông số chính choỐng sợi rời Tự động cắt và thay đổi suốt chỉ Lấy máy đi ngang:
Kích thước suốt chỉ |
PN630mm, PN800mm |
Tốc độ cấu trúc |
800m / phút |
Kích thước lỗ trục |
φ56mm và φ80mm |
Đi lên động cơ |
Động cơ Ac 4kw |
Động cơ đi ngang |
Động cơ servo xoay chiều 0,75kw panasonic |
Kích thước máy |
3000mm × 1800mm × 2000mm (L × W × H) |
